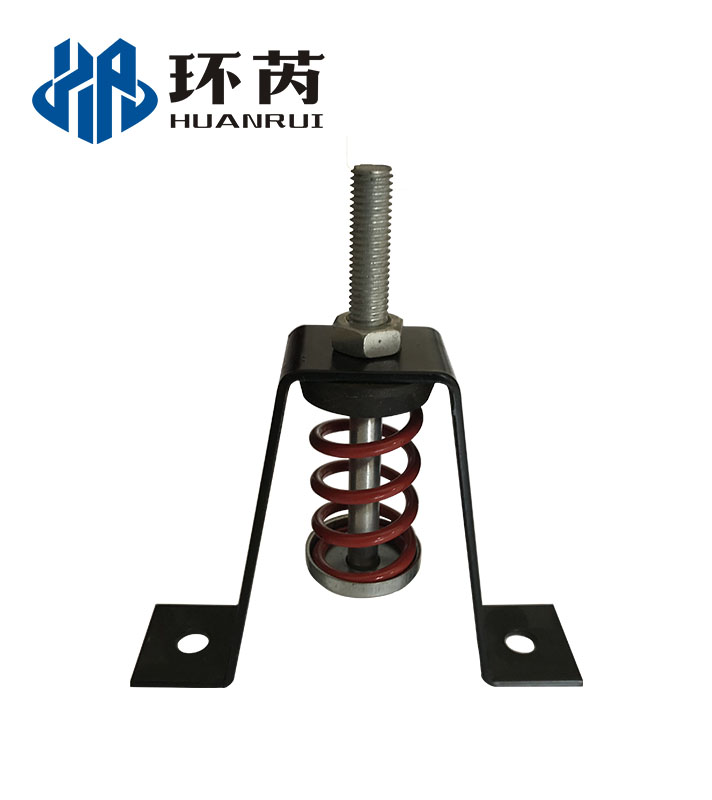

ZTV型吊式弹簧减震器
为了满足不同客户的需求，我厂在生产多种吊架减震器的基础上设计制造了ZTV型吊架减震器。该产品以阻尼弹簧为主材料结合橡胶复合垫、金属框架等组成的吊式减震器。主要用于各种风机、管道等动力设备的吊装减震降噪，也可用于精密仪器、仪表的吊装减震。
ZTV型弹簧减震器主体采用高承压能力的碳钢制成，产品结构设计符合常规力学原理，主要用于各种风机，管道等动力设备的点状减震降噪，也可用于精密仪器，仪表的吊装减震。ZTV型弹簧减震器的结构简单，减震效果明显，特别是用于设备的垂直减震具有非常良好的效果。弹簧采用的是中等自然频率值设计而成，具有减震性能灵敏，弹簧底部配有不锈钢承压盖，承压性能强，为弹簧减震器的安稳运行提供保障。ZTV型弹簧减震器的反制螺栓组采用高强度碳钢材质制作而成，并且螺栓与螺母都经过了高标准的镀锌工艺，大大提高了产品的抗氧化腐蚀能力。
|
种类 Type |
负荷范围 Load Range N |
自振频率 Natural Frequency of Vibration Hz |
弯曲范围 Distortion Range mm |
| HQ-30 | 20-30 | 4.8-2.8 | 11-30 |
| HQ-50 | 30-50 | 4.5-3.2 | 12-25 |
| HQ-80 | 50-80 | 4.9-3.5 | 10-20 |
| HQ-140 | 80-40 | 4.7-3.5 | 10-22 |
| HQ-200 | 140-200 | 4.6-3.3 | 12-23 |
| HQ-240 | 200-240 | 4.7-3.3 | 12-24 |
| HQ-300 | 240-300 | 4.7-3.2 | 13-25 |
| HQ-350 | 300-350 | 4.8-3.2 | 13-25 |
| HQ-400 | 350-400 | 4.8-3.3 | 13-25 |
| HQA-15 | 8-15 | 4.8-3.3 | 11-22 |
| HQA-30 | 15-30 | 4.2-3 | 13-25 |
| HQA-40 | 30-40 | 3.8-2.7 | 17-30 |
| HQA-60 | 40-60 | 3.5-2.5 | 20-30 |
| HQA-80 | 60-80 | 3.5-2.5 | 19-36 |
| HQA-120 | 80-120 | 3.5-2.7 | 19-36 |
| HQA-160 | 120-160 | 3.6-2.7 | 20-30 |
| HQA-180 | 160-180 | 3.6-2.7 | 20-32 |
| HQA-200 | 180-200 | 3.9-2.6 | 20-33 |
|
种类 Type |
负荷范围 Load Range N |
轴向刚度 Axial Rigidity N/mm |
自振频率 Natural Frequency of Vibration Hz |
弯曲范围 Distortion Range mm |
| XHS-5 | 30-80 | 3.2 | 3.0-5.0 | 9.5-25 |
| XHS-10 | 80-170 | 7.5 | 3.0-4.8 | 10.5-23 |
| XHS-20 | 130-260 | 11 | 3.0-4.5 | 12-23 |
| XHS-30 | 190-390 | 11.5 | 2.5-4.0 | 16.5-34 |
| XHS-40 | 250-530 | 14 | 2.6-3.7 | 18-38 |
| XHS-60 | 400-800 | 21 | 2.6-3.6 | 19-38 |
| XHS-80 | 550-1050 | 32 | 2.7-3.8 | 17-33 |
| XHS-100 | 750-1500 | 40 | 2.6-3.6 | 19-38 |
| XHS-150 | 1000-2000 | 45 | 2.3-3.3 | 23-45 |
| XHS-200 | 1300-2650 | 58 | 2.3-3.3 | 23-46 |
| XHS-250 | 1700-3100 | 56 | 2.9-2.1 | 30-55 |
| XHS-320 | 2310-4160 | 77 | 2.9-2.1 | 30-54 |
| XHS-500 | 3000-6800 | 200 | 4.0-2.6 | 15-35 |
| XHS-700 | 5500-10000 | 535 | 4.5-3.4 | 12-20 |
| V-5 | 30-80 | 3.2 | 3.0-3.5 | 9.5-25 |
| V-10 | 80-170 | 7.5 | 3.0-4.8 | 10.5-23 |
| V-20 | 130-260 | 11 | 3.0-4.5 | 12-23 |
| V-30 | 190-390 | 11.5 | 2.5-4.0 | 16.5-34 |
| V-40 | 250-530 | 14 | 2.6-3.7 | 18-38 |
| V-60 | 400-800 | 21 | 2.6-3.6 | 19-38 |
| V-80 | 550-1050 | 32 | 2.7-3.8 | 17-33 |
| V-100 | 750-1500 | 40 | 2.6-3.6 | 19-38 |
| V-150 | 1000-2000 | 45 | 2.3-3.3 | 23-45 |
| V-200 | 1300-2650 | 58 | 2.3-3.3 | 23-46 |
| V-250 | 1700-3100 | 56 | 2.9-2.1 | 30-55 |
| V-320 | 2310-4160 | 77 | 2.9-2.1 | 30-54 |
| V-500 | 3000-6800 | 200 | 4.0-2.6 | 15-35 |
| V-700 | 5500-10000 | 535 | 4.5-3.4 | 12-20 |
