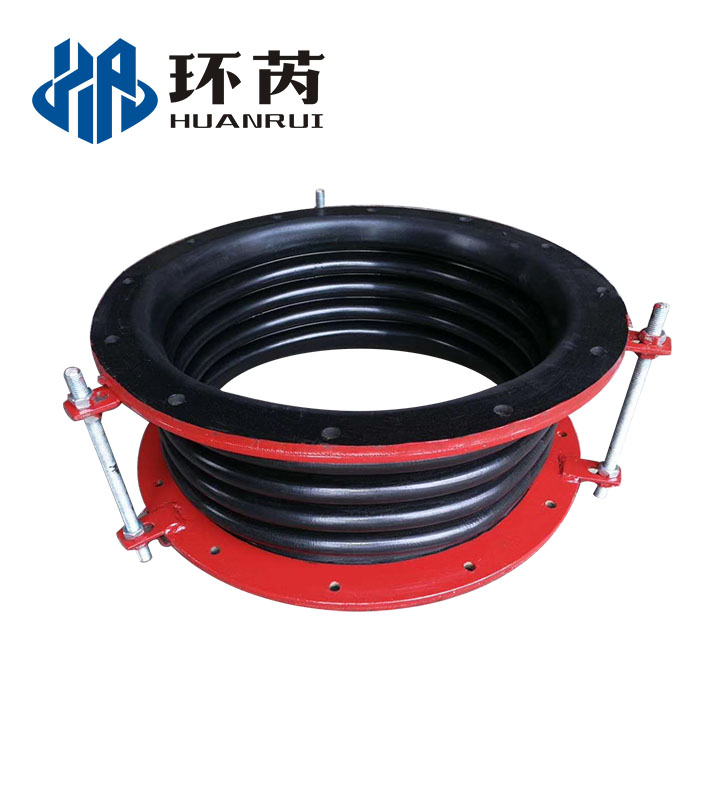

FUB圆形风道橡胶补偿器

立即联系

风道橡胶补偿器由橡胶复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的佳配套件。

特点：

1、具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。　　

2、具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。　　

3、无力的传递损耗，减少了设计程序，无需增加其它辅助设施。　　

4、具有较高耐热和耐腐蚀性能，减少维修费用。　　

5、具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

工作性能 Technical performance	FUB
补偿长度 compensation	±90mm
工作压力 Working pressure	≤4500pa
温度范围 Temperature range	-40℃-300℃
安装长度 Installation length	300-450mm
拉伸长度变化率 Variation rate of extension	≤15%
两端支架间距支架之和 Distance between fixed brackets on the both ends	≤15m
两端滑动支架间距 Distance between flexible brackets on the both ends	2-4m
胶料性能 Performance of rubber
拉伸强度 Tensile strength	≥12Mpa
扯断伸长率 Elongation at failure	≥300%
扯断长久变形 Permanent set at break	≤25%
硬度 Rigidity	58±3°
热空气考化 Aging in the heated air	72℃×72h
拉断伸长变化率 Change in elongation at break	≥20%

型号 Model(mm)	管外径 External Diameter of Pipe D	D₁	D₂	D₃	法兰厚度 Flange thickness mm	连接螺栓数量 No.of connecting bolts nxФM	重量 Weight kg
FUB800	812	950	1000	850	8	24×M22	184.6
FUB900	912	1050	1100	950	8	24×M22	203.6
FUB1000	10212	1150	1200	1052	10	30×M22	221.9
FUB1100	1112	1250	1300	1152			240.7
FUB1200	1212	1350	1400	1252			259.5
FUB1300	1312	1450	1500	1352			278.3
FUB1400	1412	1550	1600	1452		30×M22	357.3
FUB1500	1512	1650	1700	1552		36×M22	391.2
FUB1600	1614	1750	1800	1654	10		426.3
FUB1700	1714	1850	1900	1754			449.7
FUB1800	1814	1950	2000	1854		44×M22	481.0
FUB1900	1914	2050	2120	1954			533.4
FUB2000	2016	2170	2240	2056			619.9
FUB2100	2116	2270	2340	2156	12	54×M30	753.3
FUB2200	2216	2370	2440	2256			785.3
FUB2300	2316	2470	2540	2356			817.2
FUB2400	2416	2570	2640	2456			800.2
FUB2500	2516	2670	2740	2556			881.2
FUB2600	2616	2770	2840	2656	14	64×M30	913.2
FUB2800	2816	2970	3040	2856			986.5
FUB3000	3016	3170	3240	3056			1050.5
FUB3200	3216	3370	3440	3256			1114.6
