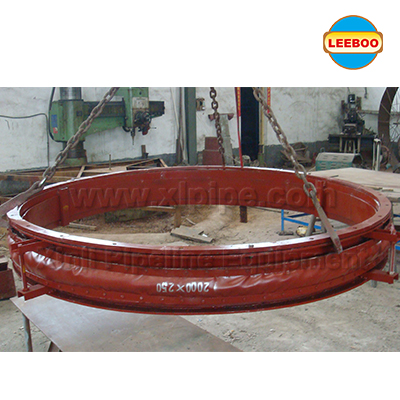

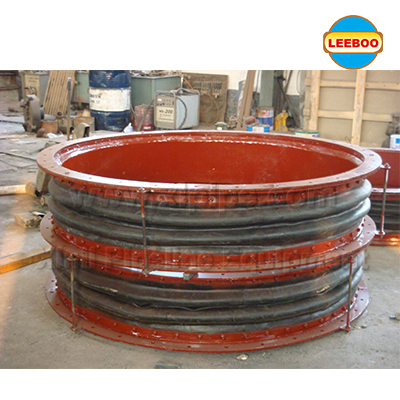

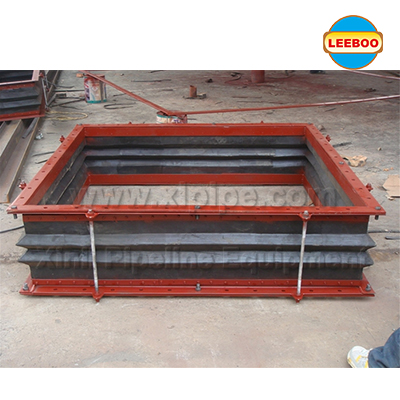

FVB 矩形风道橡胶补偿器

立即联系

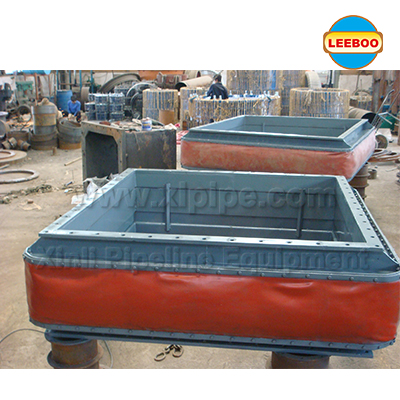

矩形风道橡胶补偿器由橡胶复合材料、钢法兰、套管和隔热材料组成。主要用于各种风机和风管的柔性连接。其功能包括减震、降噪、密封、介质阻力、便于移动和安装，是用于减震、降噪、消除烟尘的环保领域的理想管道配件。

特点：

1、橡胶具有良好的反复位移(变化)还原性，能在较小尺寸范围内提供较大的多维方向补偿，能较好的消除各种管道安装连接时产生的多向误差。　　

2、橡胶具有优越的吸声隔震功能，能有效的减少和消除锅炉、风机等系统品声和震动的传递。　　

3、橡胶无力的传递损耗，减少了设计程序，无需增加其它辅助设施。　　

4、橡胶具有较高耐热和耐腐蚀性能，减少维修费用。是环境保护领域中一种极为理想的减震、降噪、消烟除尘的很佳配套件。橡胶波纹管是V型的，具有更大的单位伸缩位移。　　

5、橡胶具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。

工作性能 Technical performance	FVB
补偿长度 compensation	±100mm
工作压力 Working pressure	≤4500pa
温度范围 Temperature range	-40℃-30℃
安装长度 Installation length	300-450mm
拉伸长度变化率 Variation rate of extension	≤15%
两端支架间距支架之和 Distance between fixed brackets on the both ends
两端滑动支架间距 Distance between flexible brackets on the both ends
胶料性能 Performance of rubber
拉伸强度 Tensile strength	≥12Mpa
扯断伸长率 Elongation at failure	≥300%
扯断长久变形 Permanent set at break	≤25%
硬度 Rigidity	58±3o
热空气考化 Aging in the heated air	72℃×72h
拉断伸长变化率 Change in elongation at break	≥20%

型号 Model(mm)	管外径 External Diameter of Pipe D	D₁	D₂	D₃	b	连接螺栓数量 No.of connecting bolts nxФM	重量 Weight kg
FVB500	529	600	640	469	8	16×M16	89.8
FVB600	630	705	755	570		16×M16	114.6
FVB700	720	810	860	660		18×M16	134.8
FVB800	820	920	975	760		18×M20	192.0
FVB900	920	1020	1075	860		20×M20	213.8
FVB1000	1020	1120	1175	960		24×M20	241.6
FVB1100	1120	1220	1275	1060	10	24×M20	263.0
FVB1200	1220	1320	1375	1160		30×M22	312.6
FVB1300	1320	1420	1475	1260		30×M22	335.0
FVB1400	1420	1520	1575	1360		36×M22	369.6
FVB1500	1520	1630	1685	1440		36×M22	349.4
FVB1600	1620	1730	1785	1540		36×M22	477.5
FVB1700	1720	1830	1885	1640		44×M22	515.9
FVB1800	1820	1930	1985	1740			536.0
FVB1900	1920	2030	2085	1840			565.2
FVB2000	2000	2130	2185	1940	12	44×M27	725.2
FVB2200	2020	2340	2410	2140	12	50×M27	881.8
FVB2400	2420	2540	2610	2340	14	54×M27	953.0
FVB2500	2520	2640	2710	2440		56×M30	1057.5
FVB2600	2620	2760	2810	2540		58×M30	1098.4
FVB2800	2820	2960	3030	2740		60×M30	1260.9
FVB3000	2030	3160	3230	2940		64×M30	1347.8
FVB3200	3220	3360	3430	3140		72×M30	1441.5
