JDH大拉杆横向波纹补偿器
JDH大拉杆横向波纹补偿器
- 【产品名称】：横向波纹补偿器，大拉杆波纹补偿器、波纹补偿器
- 【产品压力】：0.6-2.5MPa
- 【产品规格】：DN32mm-DN4000mm
- 【适用范围】：弱酸、弱碱、弱腐蚀类、油、热水、冷水等
- 【产品材质】：碳钢，球墨铸铁，不锈钢.

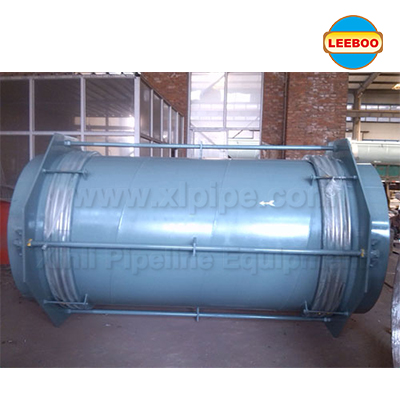

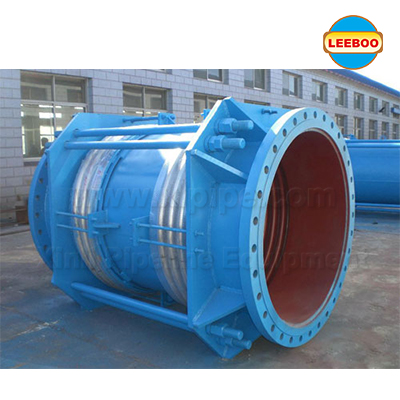

该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系的横向位移。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。能够实现管道的横向，角向位移。能够吸收管线的内压推力。运行稳定，使用寿命长。
大型杆式补偿器采用多层一次液压成型技术，能够补偿轴向、角度、横向以及不同方向的位移。它由连接管、两根波纹管和长杆等部件组成。它能够在任何表面上吸收横向位移。螺检围绕球形垫圈旋转，杆能够承受内部压力推力。工作温度为420C。
1.波纹管补偿器广泛应用于各种管道系统中，用于补偿热胀冷缩现象，并吸收设备振动或管道运动。
2.我们采用精密成型技术生产不同尺寸的单层、双层和多层可测试波纹管。
3.它们被用作可伸缩的弹性补偿元件，具有工作可靠、性能优良、结构紧凑等优点。
4.补偿轴向移动
5.耐用且具有出色的化学耐受性。
6.广泛用于吸收水管系统中水、蒸汽、油和气体所产生的热胀现象。
7.不锈钢波纹管补偿器或膨胀接头是根据客户的规格要求和设计条件进行设计的。
|
公称直径DN(mm)
|
波数 Waves
|
压力等级Pressure rating
|
横向补偿量Lateral displacement N/mm
|
很大外径尺寸Maximum outer
diameter size |
|||
|
|
长度 Length (mm)
|
(mm)
|
|||||
|
(Mpa)
|
1200
|
1500
|
2000
|
2500
|
|
||
|
100
|
4+4
|
0.25
|
177/2.2
|
243/1.2
|
254/0.6
|
465/0.3
|
310
|
|
0.6
|
177/2.2
|
243/1.2
|
341/0.6
|
447/0.3
|
310
|
||
|
1
|
163/2.2
|
243/1.2
|
325/0.6
|
427/0.3
|
310
|
||
|
1.6
|
Apr/91
|
127/2
|
187/1
|
247/0.6
|
310
|
||
|
2.5
|
Aug/94
|
132/5
|
194/2
|
256/1
|
310
|
||
|
125
|
4+4
|
0.25
|
181/2.8
|
251/1.5
|
369/0.7
|
487/0.4
|
360
|
|
0.6
|
172/2.8
|
239/1.5
|
351/0.7
|
463/0.4
|
360
|
||
|
1
|
161/2.8
|
224/1.5
|
330/0.7
|
435/0.4
|
360
|
||
|
1.6
|
Nov/99
|
140/6
|
209/3
|
277/2
|
360
|
||
|
2.5
|
Nov/94
|
113/6
|
197/3
|
262/2
|
360
|
||
|
150
|
4+4
|
0.25
|
199/6
|
278/3.2
|
410/1.6
|
542/1.0
|
410
|
|
0.6
|
186/6
|
259/3.2
|
382/1.6
|
506/1.0
|
410
|
||
|
1
|
122/10
|
170/6
|
251/3
|
332/2
|
410
|
||
|
1.6
|
108/12
|
153/6
|
230/3
|
307/2
|
410
|
||
|
2.5
|
82/22
|
117/12
|
176/5
|
324/3
|
410
|
||
|
200
|
4+4
|
0.25
|
155/9.4
|
220/4.9
|
327/2.25
|
435/1.4
|
480
|
|
0.6
|
138/9.4
|
196/4.9
|
291/2.25
|
388/1.0
|
480
|
||
|
1
|
101/20
|
143/11
|
213/5
|
283/3
|
480
|
||
|
1.6
|
75/42
|
108/21
|
164/10
|
220/6
|
480
|
||
|
2.5
|
59/69
|
86/35
|
130/16
|
176/9
|
480
|
||
|
250
|
4+4
|
0.25
|
164/10.2
|
239/5.1
|
367/2.4
|
494/1.5
|
580
|
|
0.6
|
128/21
|
188/10
|
287/5
|
387/3
|
580
|
||
|
1
|
109/35
|
159/18
|
243/8
|
328/5
|
580
|
||
|
1.6
|
76/68
|
116/33
|
182/14
|
249/8
|
580
|
||
|
2.5
|
64/122
|
98/58
|
154/25
|
210/14
|
580
|
||
